系統用途:

新疆时时彩最精确打法 www.rnggsg.com.cn   計算機房、通訊機房、控制室、貴重設備室、文物資料珍藏庫、數據存儲間、發電機房、油浸變壓器室、變電室、電路斷路器、循環設備、液壓設備、烘干設備、除塵設備、噴漆生產線等場所或設備的消防?;?。

2.系統結構

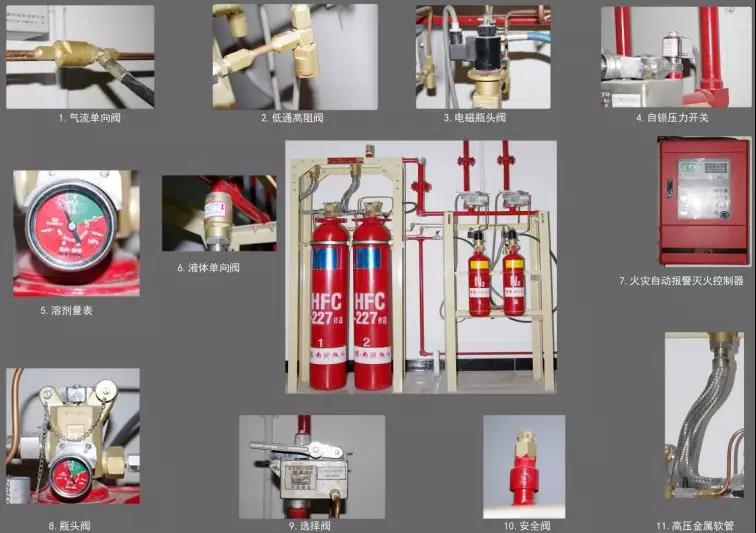

1.氣流單向閥 2.低通高阻閥 3.電磁瓶頭閥 4.自鎖壓力開關 5.溶濟量表 6.液體單向閥 7.氣體報警滅火控制器 8.瓶頭閥 9.選擇閥 10.安全閥 11.高壓金屬軟管

3.系統工作原理

  對于系統不同的控制方式,其工作原理如下


  3.1自動控制

  將滅火控制器上控制方式選擇鍵撥到“自動”位置時,滅火系統處于自動控制狀態。

  當?;で⑸鵯?,火災探測器發出火災信號,經報警控制器確認后,滅火控制器即發出聲、光報警信號,同時發出聯動指令,相關設備聯動,經過一段延時時間,發出滅火指令,啟動裝置動作打開相應的選擇閥和瓶頭閥,釋放滅火劑,實施滅火。


  3.2電氣手動控制

  將滅火控制器上控制方式選擇鍵撥到“手動”位置時,滅火系統處于手動控制狀態。

  當?;で⑸鵯?,按下手動控制盒或控制器上“啟動”按鈕,滅火控制器即發出聲、光報警信號,同時發出聯動指令,相關設備聯動,經過一段延時時間,發出滅火指令,啟動裝置動作打開相應的選擇閥和瓶頭閥,釋放滅火劑,實施滅火。


  3.3機械應急操作

  當?;で⑸鵯?,控制器不能有效地發出滅火指令時,應立即通知有關人員迅速撤離現場,打開或關閉聯動設備,然后拔出相應電磁閥上的插銷,向上扳動手柄即可,啟動裝置動作,開啟選擇閥、瓶頭閥,釋放滅火劑,實施滅火。


  3.4緊急停止操作

  當發出火災警報,而在延時時間內發現不需啟動滅火系統進行滅火時,按下手動控制盒或滅火控制器上的“緊急停止”按鈕,即可阻止滅火指令的發出。

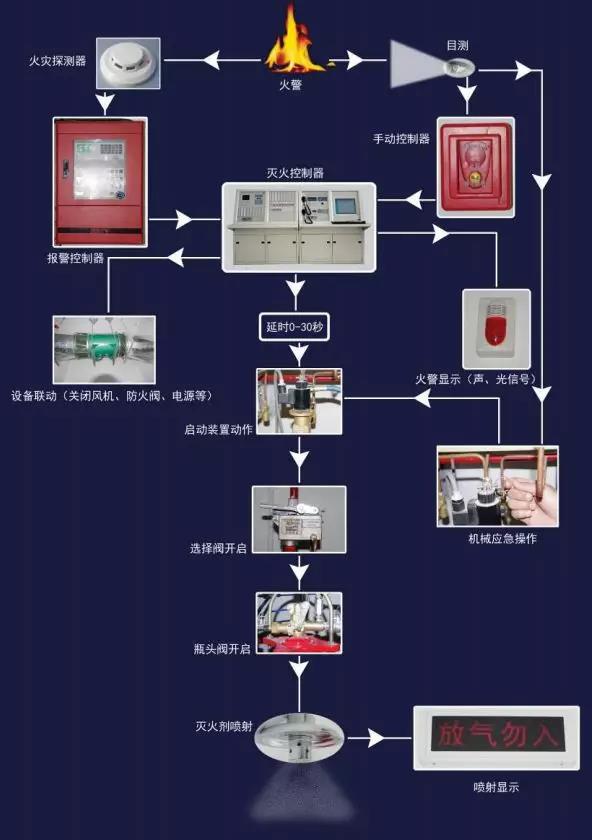

4.系統動作程序方框圖


5.系統操作規程

  5.1操作者應認真閱讀本產品操作指導手冊,熟悉相關圖紙資料。


  5.2本系統裝置與自動報警滅火控制系統一起,組成完整的火災報警滅火系統,具有自動、電氣手動、機械應急手動三種控制方式。


  5.3當需機械應急操作時,具體操作如下:

  (a)拔下所需滅火區域的電磁瓶頭閥上的插銷,向上扳轉手柄即可。

  (b)若啟動氣體儲瓶內的壓縮空氣不足以打開儲瓶上的瓶頭閥時,應先壓下發生火災區域的選擇閥手柄,打開壓臂,再扳轉瓶頭閥上的手柄即可打開閥門。


  5.4系統實施噴放后,應及時將選擇閥、壓力開關、單向閥、瓶頭閥等復位,并更換有關零件。

6.維護保養

  6.1本系統裝置是一種新型的高效滅火裝置,自動化程度高,密封性能要求很嚴格,因此必須建立相應的維護保養制度,并由受過專業培訓的人員負責進行經常性維護、檢查,以保持良好的工作狀態。


  6.2檢查維護人員,必須熟悉本裝置的主要性能,動作程序,以及各閥件的結構原理,拆裝工藝。


  6.3每周的維護保養工作


  6.3.1檢查啟動氣體儲瓶的氮氣壓力和滅火劑儲瓶充裝壓力的壓力表示值在正常儲存溫度環境下應處于壓力表的綠色區范圍內,否則應查明原因排除故障并予重新充壓。


  6.4每月的維護保養工作


  6.4.1對滅火劑儲瓶瓶組、啟動氣體儲瓶瓶組、選擇閥、液流單向閥、金屬軟管(連接管)、集流管、氣流單向閥、啟動管路、系統管網與噴嘴等全部系統組件進行外觀檢查。系統組件應無碰撞變形及其它機械性損傷,表面應無銹蝕,?;ね坎?油漆層、鍍鉻層、鍍鋅層等)應完好,否則應及時保養;系統組件如有碰撞變形及其它機械性損傷,應聯系專業維修人員進行更換。


  6.4.2系統所有銘牌應清晰,安全標志應完整,否則需完善。


  6.4.3檢查電磁瓶頭閥、瓶頭閥、選擇閥及壓力開關等部件應處于正常狀態,如有動作過,或鉛封無完好,應聯系專業維修人員查明原因恢復其正常狀態。


  6.5每季的維護保養工作

  6.5.1滅火劑儲瓶、滅火劑輸送管道和吊架、掛鉤及壓板的固定,應無松動。

  6.5.2金屬軟管(連接管)應無變形、裂紋及老化。

  6.5.3各管道及噴嘴孔口應無堵塞。


  6.6每年的維護保養工作(由專業維修人員進行)

  6.6.1從電磁瓶頭閥上卸下電磁鐵,用自身的滅火控制線路進行通電,應啟動正常。無異常現象方可繼續使用。

  6.6.2檢查滅火劑輸送管道,如有損傷與堵塞現象,應對其進行氣密性試驗和吹掃。

  6.6.3對每個防護區進行一次模擬自動啟動試驗。

  6.6.4以上工作進行后,應對整個系統進行全面維護、保養,保證系統處于正常工作狀態。


  6.7每三年應對金屬軟管(連接管)進行水壓強度試驗和氣密性試驗,性能合格方可繼續使用,如發現老化現象,應進行更換。


  6.8滅火劑儲瓶、啟動氣體儲瓶的使用,管理及定期檢驗應按照國家《氣瓶安全監察規程》的要求執行,每三年檢驗一次


  6.9本系統噴放后,應將下列部件復位,使其工作正常,方可繼續使用。

  (a)控制器(按現場安裝設備廠家提供的使用說明書);

  (b)壓力開關;

  (c)啟動鋼瓶重新充裝壓縮空氣,充裝壓力為模擬壓力(實際為8.0MPa);

  (d)動作過的選擇閥;

  (e)瓶頭閥;

  (f)按設計要求重新充裝介質和驅動壓縮空氣;

  (g)所有金屬軟管(連接管)和啟動管路的各連接處,必須安裝正確,保證密封。


  6.10啟動或維修后應確保系統復位。


  6.11保養、檢查、維修、試驗必須進行詳細記錄,并建立系統設備使用技術檔案。

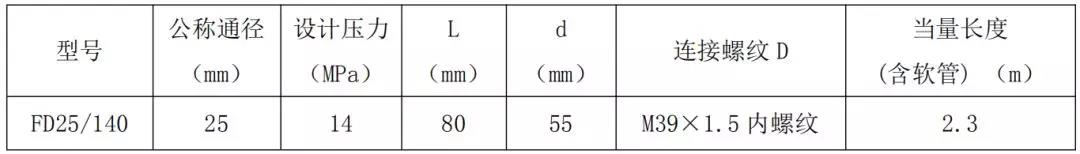

7.系統主要零部件

  7.1瓶頭閥

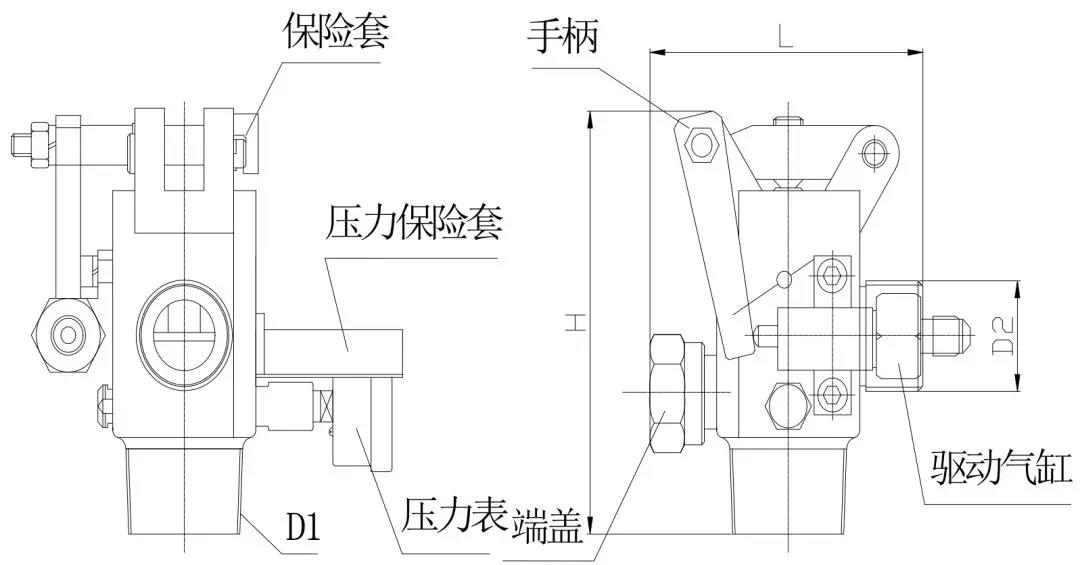

  7.1.1 QP25瓶頭閥結構




  7.1.2主要性能參數


  7.1.3用途

  瓶頭閥是安裝在滅火劑儲瓶上,用以密封儲瓶內的滅火劑和驅動氣體,火災時,一般情況下由啟動氣體或電磁鐵將閥門打開,瓶內驅動氣體推動滅火劑,將其輸送到發生火災的場所,實施滅火。


  7.1.4使用維護說明

  7.1.4.1瓶頭閥上的保險套是為了防止在運輸、安裝和調試過程中,因碰撞、震動使瓶頭閥手柄松動,引起瓶頭閥泄漏或誤動作而設置的。在現場安裝完畢后,投入使用前必須將安全裝置拆除,否則將對瓶頭閥造成損壞或引起閥門不能正??艫裙收?,甚至引發危險。

  7.1.4.2需手動打開閥門時,只須扳轉瓶頭閥上手柄即可打開閥門。

  7.1.4.3壓力檢測,瓶頭閥正面均裝有壓力表,可顯示出儲瓶內的壓力。當壓力表示值低于綠色區時,應予以重新充裝。

  7.1.4.4充裝滅火劑、驅動氣體時,可拆下端蓋,接上滅火劑源或氣源即可充裝,其連接螺紋為M30×1.5(外螺紋)。充裝完畢后應重新裝上端蓋并旋緊。

  7.1.4.5瓶頭閥上裝有安全膜片,是為了防止滅火劑儲瓶內壓力過高,而采取泄壓釋放,以?;ご⑵堪踩?。通常情況下,安全膜片不會動作,只有在異常情況下(如充裝壓力過高、環境溫度過高),有可能爆破動作。安全膜片動作且儲瓶泄壓后,應立即更換安全膜片,并進行密封性試驗,再充裝滅火劑。


  更換膜片時,須采用由本公司提供的與原膜片型號、規格安全相同,且經試驗合格的膜片,不能隨意代用。


  7.1.4.6瓶頭閥動作后,應經人工復位,檢查無異常情況,方可繼續使用。


  7.2電磁瓶頭閥

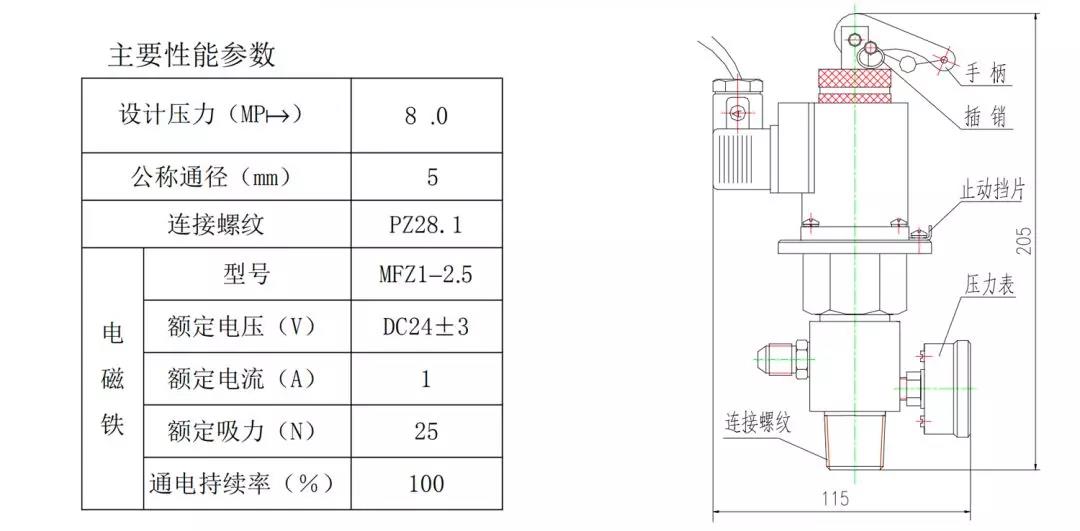

  7.2.1 PDC8電磁瓶頭閥


  7.2.2用途

  電磁瓶頭閥安裝在啟動氣體儲瓶上,用以密封啟動瓶內的啟動氣體?;鷦質?,控制器發出滅火指令,激發電磁瓶頭閥內的電磁鐵動作,打開電磁瓶頭閥,釋放啟動氣體,啟動氣體通過啟動管路打開相應的選擇閥和瓶頭閥,釋放滅火劑,實施滅火。


  7.2.3使用維護說明

  7.2.3.1 PDC8電磁瓶頭閥上裝有止動擋片(如上圖所示),是為了防止在運輸、安裝和調試過程中,因碰撞、震動使閥誤動,引起電磁瓶頭閥泄漏或誤動作而設置的。在現場安裝完畢,投入使用前必須抽出止動擋片到位后并用螺釘緊固,否則會導致閥門不能啟動或發生損壞。


  電磁瓶頭閥具有電啟動和機械手動兩種開啟方式。電啟動由控制器發出開閥指令,使電磁鐵動作,打開電磁瓶頭閥;機械手動是手動拔除插銷,向上扳動手柄,打開電磁瓶頭閥。在機械手動之前應拔除插銷,否則將不能實施機械手動。

  7.2.3.2電磁瓶頭閥裝有壓力表,顯示瓶內啟動氣體壓力。當壓力表示值低于綠色區時,應重新充裝啟動氣體。


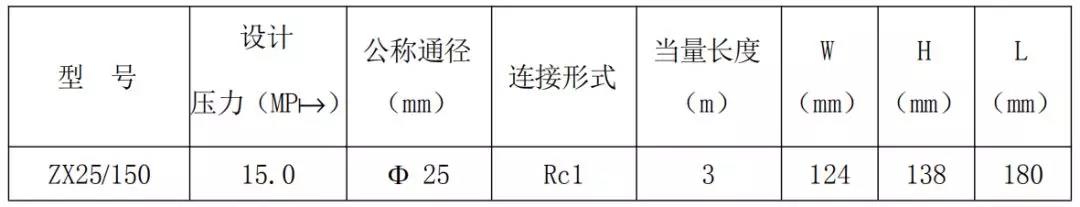

  7.3.2主要性能參數



  7.3.3用途

  選擇閥安裝在集流管上,進口與集流管連接,出口與滅火劑輸送管道連接。選擇閥主要用于組合分配系統中控制滅火劑流動方向,保證滅火劑進入發生火災的?;で?。


  選擇閥平時關閉?;鷦址⑸?,啟動氣體進入選擇閥驅動缸,推動缸內活塞,通過連桿機構動作,使選擇閥壓臂敞開,此時選擇閥已處于開啟狀態。接著啟動氣體又打開瓶頭閥,釋放滅火劑,通過選擇閥送入?;で?,實施滅火。


  7.3.4使用維護說明

  (a)需手動打開閥門時,應壓下手柄,敞開壓臂,即可開啟選擇閥。

  (b)選擇閥動作后,應經人工復位,檢查無異常情況,方可繼續使用。

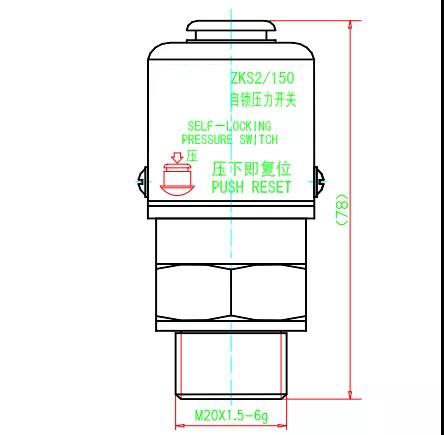

  7.4自鎖壓力開關ZKS2/150

  7.4.1結構



  7.4.2主要性能參數



  7.4.3用途

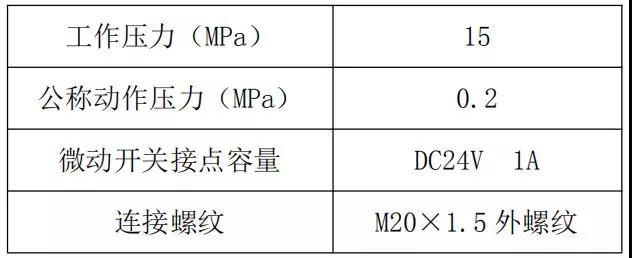

  壓力開關在組合分配系統中安裝在選擇閥下游的出管組件上,在單元獨立系統中安裝在集流管上。釋放滅火劑使其動作,向滅火報警控制器發出反饋信號,通知瓶頭閥已打開,滅火劑已釋放至相應?;で?。


  7.4.4使用維護說明

  當壓力開關動作后,頂部復位壓帽將向上凸出2cm左右。復位時需將壓帽壓下。復位后,方可繼續使用。
